Demontageanleitung

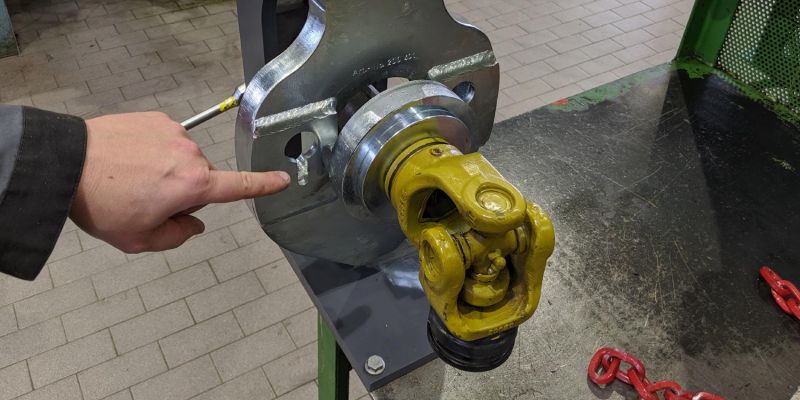

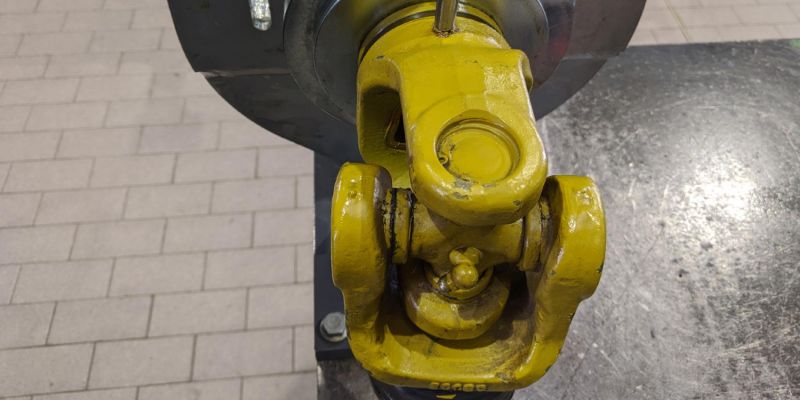

Schieben Sie den Gelenkring über das Profilrohr und die Gleitringnut. Bei kleineren Gelenkwellen bzw. Profilgabeln verwenden Sie die dem Gerät beiliegenden Zwischenringe. Bringen Sie die Abdrückspindel in die hintere Position und drücken Sie die Abziehplatte vollständig nach innen. Schieben Sie nun das Profilrohr zuerst durch die Abdrückplatte und dann durch die Spanneinrichtung.Fixieren Sie diese mit der Spannspindel. Achten Sie darauf, dass die Spannhülse entfernt ist. Die Gabel kann mittels der Abdrückspindel vom Profilrohr abgezogen werden. Das Walterscheid-Profil S6 stellt dabei kein Problem dar.

VORSICHT!
Bei beschichteten Rohren ist darauf zu achten, dass die Beschichtung nicht beschädigt wird. Gabel und Zwischenring/e abnehmen.

Montageanleitung

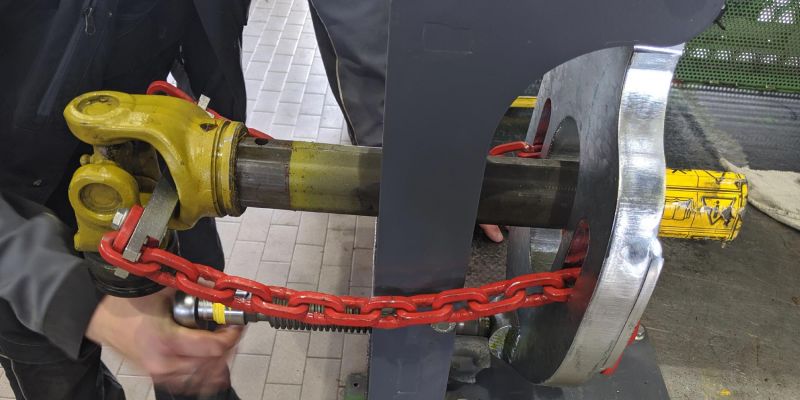

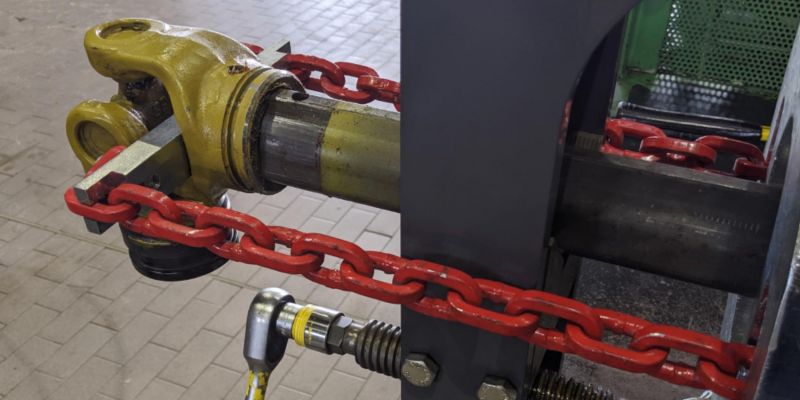

Die Profilgabel mit dem Hammer auf dem Profil zentrieren. Bringen Sie die Abdrückspindel in die hintere Position. Schieben Sie die Gelenkwellenhälfte zuerst durch die Spanneinrichtung und dann durch die Abziehplatte. Anschließend mit der Spannspindel fixieren. Das Kettenstück mit der Zugbrücke in die Gabel einführen und in die Abziehplatte einhängen. Die Einhängelänge so kurz wie möglich wählen. Hängen Sie das lose Kettenstück in gleicher Länge sowohl in die Zugbrücke als auch in die Abziehplatte ein. Beim Einlegen der Ketten ist unbedingt darauf zu achten, dass diese nicht verdreht sind. Spannen Sie mittels der Abdrückspindel die Ketten vor und richten Sie die Zugbrücke mittig aus. Sollte die Gabel kippen, kann diese mit dem Hammer ausgerichtet werden.

ACHTUNG!
Beim Verkanten der Gabel nicht weiter einziehen, sondern die Gabel zuerst ausrichten.

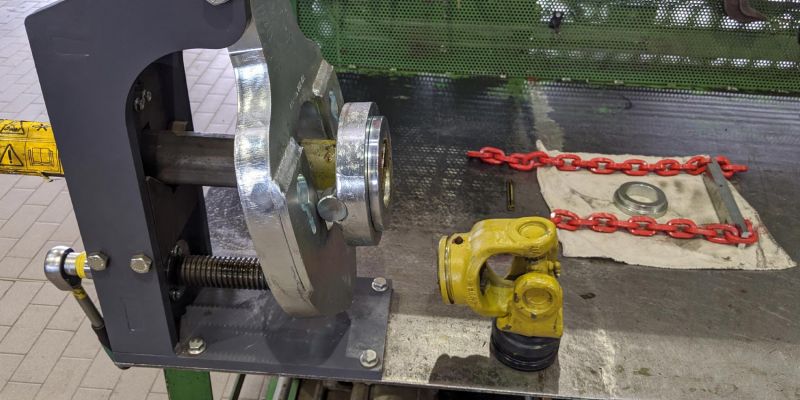

Der Gelenkwellenmaster wird komplett mit Zubehör geliefert.

• Zugbrücke mit Kette
• Lose Kette - Nockenring
• Ring Nr. 1
• Ring Nr. 2

Sicherheitshinweise

Arbeiten mit dem Gelenkwellenmaster sind nur mit Schutzbrille und nur durch eingewiesenes Fachpersonal durchzuführen. Das Gerät ist vor Arbeitsbeginn auf einer Werkbank zu befestigen. Für ein sicheres Arbeiten ist eine stabile Befestigung unbedingt erforderlich. Die Hinweise der Betriebsanleitung sind zu beachten.

Das Gerät darf nur von Hand mit maximal 200 N/m in Betrieb genommen werden.

Alle Rechte, sowie technische Änderungen vorbehalten.
